Емкость (резервуар) для СУГ двустенная наземная 20 м3

назад | далее
Емкость для СУГ двустенная наземная 20 м3

Назначение

Резервуар предназначен для хранения и использования сжиженных углеводородных газов (СУГ), при наличии необходимой запорной и регулирующей арматуры, предохранительных и контрольно-измерительных устройств.

Технические характеристики СУГ 1600-1,6-20-H2

Наименование параметра Значение Рубашка
Наименование рабочего пространства Корпус
Группа сосуда
1
Номинальная вместимость, м3
20
0,75
Заполнение сосуда, не более %
85
100
Давление рабочее, МПа (кгс/см2)
1,6 (16)
0,03 (0,3)
Давление расчетное, МПа (кгс/см2)
1,6 (16)

Давление пробное гидравлическое (кг/см2)
2,03 (20,3)
1,6 (16)
Давление пробное пневматическое (кг/см2)
-

Температура эксплуатации, 0С

- 40   + 45

Наименование рабочей среды и состав
Сжиженный углеводородный газ (пропан-бутан)
Азот
Основной материал
09Г2С

Класс опасности по ГОСТ 12.1.007-76
да, 4 кл.
да, 4 кл.
Пожароопасность по ГОСТ 12.1.004-91
да
нет
Категория и группа взрывоопасности по ГОСТ 12.1.001-78
IIа-ТЗ
нет
Коррозийность
нет

Скорость коррозии: не более, мм/год
0,05

Установленный срок службы, лет
20

Наружное антикоррозионное покрытие - рулонный материал "Изопласт-П"
по ТУ 5774-005-205766480-2002


Масса, кг
8700

Место расположения
наземное

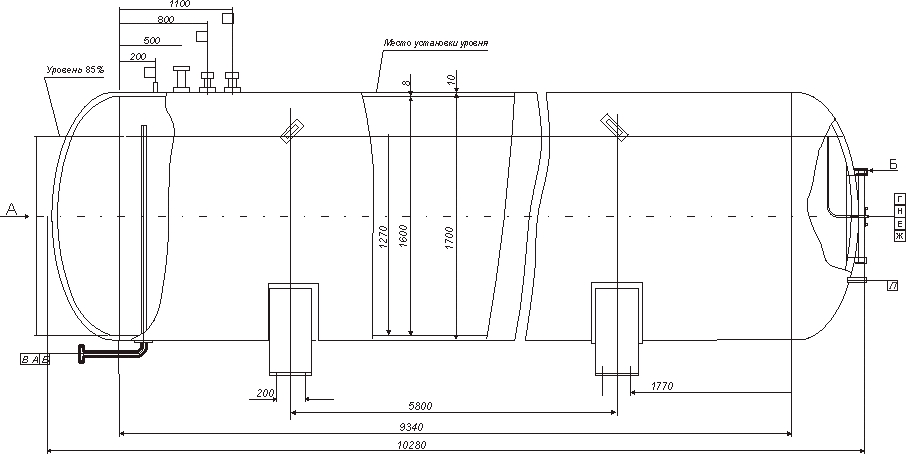

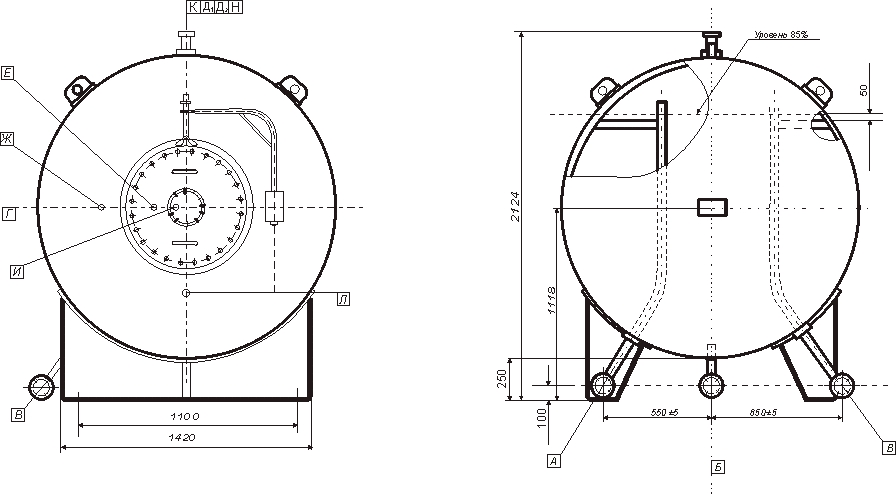

Габаритный чертеж

Таблица штуцеров

Обозначение Назначение Кол Ду, мм Ру Стандарт на фланцы
МПа кг/см2
А
Для отбора паровой фазы
1
32
2,5
25
ГОСТ 12820-80 исп.3
Б
Выход продукта
1
50)
2,5
25
ГОСТ 12820-80 исп.3
В
Вход продукта
1
50
2,5
25
-
Г
Люк
1
500
1,6
1,6

Д1Д2
Для предохранительного клапана
2
К2"
2,5
25
-
Е
Для манометра
1
М20х1,5
2,5
25
-
Ж
Для контроля верхнего уровня
1
М20х1,5
2,5
25
-
И
Для  индикатора уровня
1
150
2,5
25
-
К
Для контроля верхнего и нижнего уровня (ПКП)
1
50
2,5
25
-
Л
Вход азота в рубашку
1
G1/2-8"
2,5
25
ГОСТ 12820-80 исп.2
Н
Выход азота из рубашки
1
М20х1,5
2,5
25
ГОСТ 12820-80 исп.2



Информация для Заказчиков

Наши менеджеры готовы ответить на любые Ваши вопросы, связанные с покупкой, эксплуатацией или доставкой товара. Чтобы получить больше информации или купить Емкость для СУГ двустенная наземная 20 м3, нажмите клавишу «запрос цены» или свяжитесь с нами по телефону 8-800-200-0358.
Наши специалисты помогут Вам:

  • подобрать и рассчитать объем  двустенных емкостей или резервуаров для СУГ
  • укомплектовать  двустенные резервуары для СУГ сопутствующим оборудованием
  • заказать и купить двустенный резервуар или емкость для СУГ

Доставка емкостей и резервуаров для СУГ осуществляется различными видами транспорта, в том числе рассчитанными на негабаритное оборудование.

Информация о доставке емкостей для сжиженного газа

Информация о гарантии на емкости для сжиженного газа
