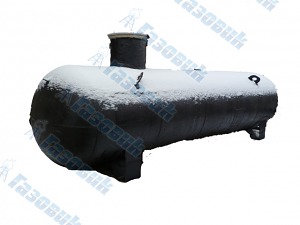

Емкости (резервуары) для СУГ подземные 100 м3

назад | далее
Емкости для СУГ подземные 100 м3

Назначение

Резервуар предназначен для хранения и использования сжиженных углеводородных газов (СУГ), при наличии необходимой запорной и регулирующей арматуры, предохранительных и контрольно-измерительных устройств.

Технические характеристики СУГ 3000-1,6-100-П1

Наименование параметра Значение
Группа сосуда по ОСТ 26 291-94
1
Номинальная вместимость, м3
100
Заполнение сосуда, не более %
85
Давление рабочее, МПа (кгс/см2)
1,6 (16)
Давление расчетное, МПа (кгс/см2)
1,8 (18)
Давление пробное гидравлическое (кг/см2)
2,5 (25,0)
Давление пробное пневматическое (кг/см2)
-
Температура эксплуатации, 0С

- 40   + 45
Наименование рабочей среды и состав
Сжиженный углеводородный газ (пропан-бутан)
Основной материал
09Г2С-8 ГОСТ 5520-79
Класс опасности по ГОСТ 12.1.007-76
да, 4 кл.
Пожароопасность по ГОСТ 12.1.004-91
да
Категория и группа взрывоопасности по ГОСТ 12.1.001-78
IIа-ТЗ
Коррозийность
нет
Скорость коррозии: не более, мм/год
0,05
Установленный срок службы, лет
20
Масса, кг
21500
Место расположения
подземное

Габаритный чертеж



Таблица штуцеров

Обозначение Назначение Кол Ду, мм Ру Стандарт на фланцы
МПа кг/см2
А
Люк
1
500
1,6
16
ГОСТ 12820-80 исп.3
Б
Люк
1
500
1,6
16
ГОСТ 12820-80 исп.3
В
Для паровой фазы
1
50
2,5
25
-
Г
Вход продукта
1
80
2,5
25
Д
Выход продукта
2
80
2,5
25
-
Ж
Для предохранительного клапана
1
80
4,0
40
-
И
Для манометра
1
М20х1,5
-
-
-
К
Для КИП
1
М20х1,5
-
-
ГОСТ 12820-80 исп.3
Л
Для контроля уровня (ПМП)
1
К2
-
-
-
М
Дренаж
1
32
2,5
25

Информация для Заказчиков

Наши менеджеры готовы ответить на любые Ваши вопросы, связанные с покупкой, эксплуатацией или доставкой товара. Чтобы получить больше информации или купить Емкости для СУГ подземные 100 м3, нажмите клавишу «запрос цены» или свяжитесь с нами по телефону 8-800-200-0358.
Наши специалисты помогут Вам:

  • подобрать и рассчитать объем  подземных емкостей или резервуаров для СУГ
  • укомплектовать  подземные резервуары для СУГ сопутствующим оборудованием
  • заказать и купить подземный резервуар или емкость для СУГ

Доставка емкостей и резервуаров для СУГ осуществляется различными видами транспорта, в том числе рассчитанными на негабаритное оборудование.

Информация о доставке емкостей для сжиженного газа

Информация о гарантии на емкости для сжиженного газа
