Сигнализаторы световые, звуковые, светозвуковые Сенсор ВС-5

Рис.1. ВС-5.	Рис. 2. ВС-5-2СФ-ГС

Назначение

Сигнализаторы обеспечивают подачу световых, звуковых или светозвуковых сигналов для привлечения внимания персонала в аварийных и иных ситуациях, и применяются в составе системы измерительной «СЕНС» (СИ СЕНС) совместно с датчиками, контролирующими уровень, температуру, давление, плотность жидких и газообразных сред.

Устройство, принцип работы

Устройство: Сигнализатор ВС-5 (рис. 1) выполнен в корпусе из алюминиевого сплава, полость которого заполнена эпоксидным компаундом. В корпусе расположена плата контроллера, звуковой пьезоизлучатель и светодиодный излучатель. В нижней части корпуса находится кабельный ввод, в котором имеются винтовые клеммные зажимы. Исполнения сигнализаторов отличаются наличием/отсутствием звукового пьезоизлучателя и количеством — расположением светодиодных излучателей (рис. 1… 6):

— ВС-5 — пьезоизлучатель + световой излучатель (рис. 1);
— ВС-5-2СФ — пьезоизлучатель + два световых излучателя, расположенных фронтально (рис. 2);
— ВС-5-ГС — пьезоизлучатель (рис. 3);
— ВС-5-С — световой излучатель (рис. 4);
— ВС-5-3С — три световых излучателя: один — фронтальный и два боковых. Применяется для кругового обзора (все излучатели одного цвета) (рис. 5);
— ВС-5-3СФ — три световых излучателя, расположенных фронально (излучатели разных цветов) (рис. 6).

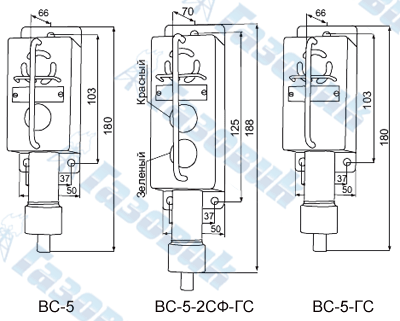

Габаритные размеры сигнализаторов — рис. 7.

Принцип работы: после подачи питания сигнализатор принимает данные о контролируемых уровнях датчиков, подключенных к линии СИ СЕНС. Каналы сигнализации устройства (звуковой и световые) включаются в различных режимах в зависимости от полученных состояний контролируемых уровней датчиков. Каждый канал сигнализации настраивается индивидуально(не зависимо от других каналов). Перечень настраиваемых параметров сигнализатора:

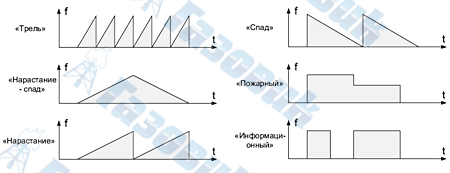

— тип модуляции частоты звукового сигнала (рис. 8);
— уровень звукового давления (режим «громкий» и режим «пониженной громкости»;
— прерывистое или непрерыное звучание;
— постоянное свечение или периодическое загорание («мигание») световых излучателей;
— включение от заданных значений контролируемых уровней одного или нескольких датчиков, с возможностью задания приоритета;
— таймер продолжительности сигнализации.

Сигнализация может отключаться по сигналу, подаваемому в линию при нажатии кнопки сигнализатора типа МС-К-500, кнопки КН-ЛИН-СТОП или из программы «АРМ-АЗС». Со стороны линии СИ СЕНС сигнализатор является «ведущим». Это допускает использование сигнализатора совместно с датчиками без дополнительных вторичных приборов СИ СЕНС.

Рис.3. ВС-5-ГС	Рис. 4. ВС-5-С	Рис. 5. ВС-5-3С	Рис. 6. ВС-5-3СФ

Технические параметры

Напряжение питания (Uп): 6… 13 В (в линии СЕНС).
Потребляемый ток, не более:
— ВС-5 — 210 мА;
— ВС-5-С — 60 мА;
— ВС-5-3С — 160 мА;
— ВС-5-ГС — 160 мА;
— ВС-5-2СФ-ГС — 260 мА;
— ВС-5-3СФ — 160 мА.
Уровень звукового давления, не менее: — 102 дбА/1 м при Uп = 9В, — 105 дбА/1 м при Uп = 12В.
Снижение уровня звукового давления в режиме пониженной громкости, не менее 6 дБА (снижение потребляемого тока в режиме пониженной громкости на 40 мА).
Тип светового излучателя — многокристальный светодиод.
Угол обзора светового излучателя — 180° (ВС-5-3С -300°)
Сила света — не менее 1000 мКд (при напряжении питания 9 В).
Режим работы: периодическое или постоянное включение.
Температура окружающей среды: (-50… +60) °С.
Климатическое исполнение по ГОСТ 15150: УХЛ1
Маркировка взрывозащиты: 1ExsIIT3.
Степень защиты по ГОСТ14254-96: IP67.

Варианты исполнения

1) Длина присоединенного кабеля — по умолчанию 1,5 м. По заказу комплектуется кабелем другой длины. Обозначается: «ВС-5-L3» (длина кабеля — 3 м).
2) Цвет светового излучателя (по умолчанию):
ВС-5 — красный
ВС-5-С — красный;
ВС-5-3С — красный;
ВС-5-2СФ-ГС — красный, зеленый (сверху-вниз  ВС-5-3СФ — красный, желтый, зеленый (сверху-вниз).
По заказу устанавливаются цвета: красный (К), желтый (Ж), зеленый (З), синий (С), белый (Б).

Примеры обозначения:
— сигнализаторы с одним световым излучателем: «ВС-5-Ж» (желтый), ВС-5-3С-С (три синих).
— сигнализаторы с несколькими световыми излучателями, расположенными фронально: «ВС-5-2СФ-ГС-К-С (красный вверху, синий внизу), «ВС-3СФ- К-С-З(сверху вниз: красный, синий, зеленый).

3) Сигнализаторы по умолчанию комплектуются устройством крепления металлорукава, диаметром 10 мм. По заказу могут комплектоваться устройством крепления металлорукава, диаметром 12 мм, или устройством крепления бронированного кабеля, диаметром 15 мм.
