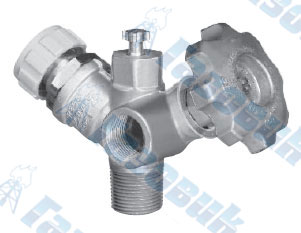

Эти компактные изделия Multivalves специально предназначены для отвода паров из емкостей ASME, где необходима компактная группировка компонентов. Требуются отдельные заливные клапаны и редукционные клапаны. MultiBonnef позволяет быстрый и легкий ремонт задвижки.
Технические параметры
Часть №
Соединение емкости
Сервисное соединение
Соединение отвода паров
Конструкция вентиляционного клапана неподвижного уровня жидкости
Длина погружной трубы
Для использования в емкости с площадью поверхности до:
Размер соединения
Параметры потока закрытия по UL
7556R12.0
3/4" NGT охватываемое
POL охватывающее (CGA 510)
1 1/4" ACME охватываемое
4200 CFN 100 фунт. на кв. дюйм, избыточное
Гофрированная
12"
*
*Поскольку изделия Multivalves не имеют встроенного редукционного клапана, они могут использоваться только на емкостях
ASME, оборудованных независимым редукционным клапаном, достаточным для производительности данной емкости.
