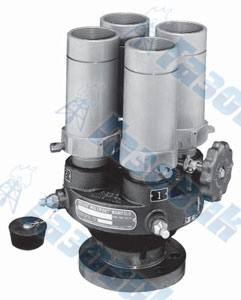

Узлы распределителей редукционных клапанов Rego Multiport™
для больших емкостей-хранилищ
Описание
Сконструированы специально для использования в качестве первичного редукционного устройства на больших стационарных емкостях-хранилищах под давлением с фланцевыми отверстиями. Эти распределители включают дополнительный редукционный клапан, не включенный в номинальные характеристики потока, позволяющий обслуживание или замену любого из редукционных клапанов без извлечения емкости. Маховичок на распределителе выборочно закрывает впускное отверстие демонтируемого редукционного клапана, тогда как оставшийся клапан обеспечивает защиту емкости и ее содержимого. Номинальные характеристики каждого распределителя основаны на потоке, проходящем через редукционные клапаны после того, как один из них был демонтирован для обслуживания или замены.
Технические параметры (табл. 1)
| Часть № | Состоит из | Для использования с: | Для соединения с: | Требуемое количество |
|---|---|---|---|---|
| 7560-55 | 1-Резьбовая шпилька и гайка | Все изделия Rego Multiports™ | Модифицированный сварной фланец с шейкой 3"-300# и 4"-ASA 300# |
8 |
| 7560-65 | Клапанная крышка распределителя |
Технические параметры (табл. 2)
| Часть № | Настройка начала разгрузки фунт. на кв. дюйм, избыточное давление | Применение | Фланцевое соединение емкости | |
|---|---|---|---|---|
| Сжиженньй нефтяной газ | NH3 | |||
| A8563G | 250 | Да | Да | 3"-300#* |
| A8564G | ||||
| A8573G | 4"-300# | |||
| A8574G | 250 | Да | Да | 3"-300#* |
| A8563AG | ||||
| A8564AG | ||||
| A8573AG | 4"-300# | |||
| A8574AG | ||||
Технические параметры (табл. 3)
| Часть № | Редукционный клапан | Пропускная способность, стандарт. куб. фут./мин./по воздуху** (при 120% от заданного давления) | ||||
|---|---|---|---|---|---|---|
| Количество | Часть № | Входное соединение NPT, охватываемое | Вспомогательное приспособление | Сертификация UL | Сертификация ASME | |
| Переходники трубного отвода | ||||||
| A8563G | 3 | A3149MG | 2 ½" | **** | 18,500 (2) | Неприменимо |
| A8564G | 4 | 27,750 (3) | ||||
| A8573G | 3 | A3149MG | 2 ½" | 18,500 (2) | ||
| 4 | 27,750 (3) | |||||
| A8574G | 3 | A3149G | 2 ½" | **** | Неприменимо | 18,300 (2) |
| A8563AG | ||||||
| A8564AG | 4 | 27,400 (3) | ||||
| A8573AG | 3 | 18,300 (2) | ||||
| A8574AG | 4 | 27,400 (3) | ||||
* Для использования с модифицированным фланцем 300# ANSI с отверстием 4".
** Номинальные характеристики потока основаны на количестве редукционных клапанов, указанных в скобках ().
*** 2" NPT выходное охватывающее соединение.
**** Выходной резьбовой патрубок 3 1/2-8N (охватывающий) допускает охватываемую трубную резьбу 3" NPT.
